1. SR 이란

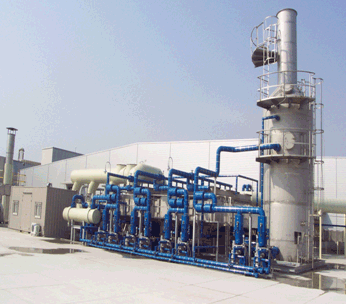

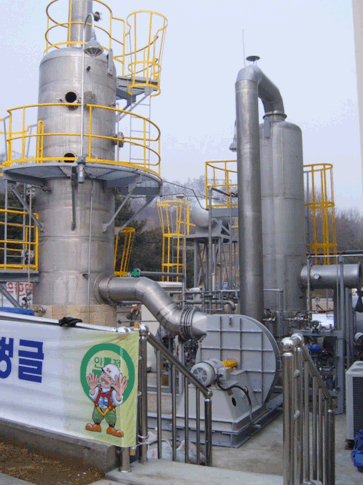

▶ SAMSUNG SDI, Cheonan, Korea

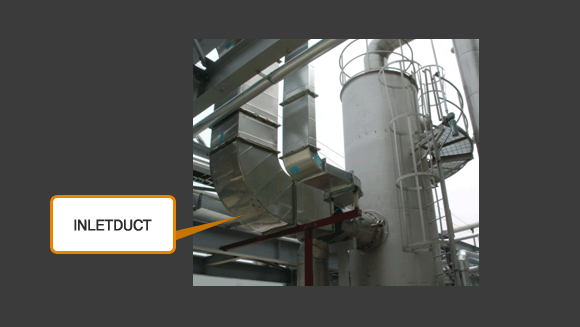

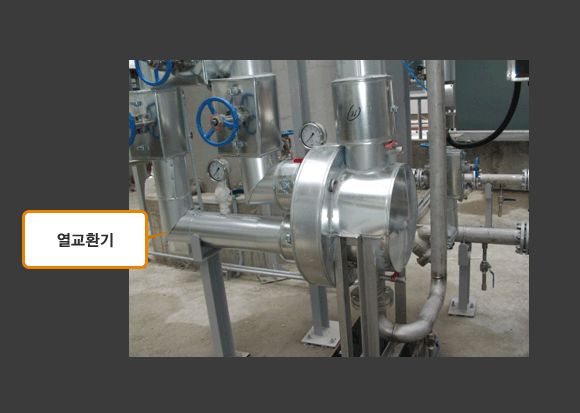

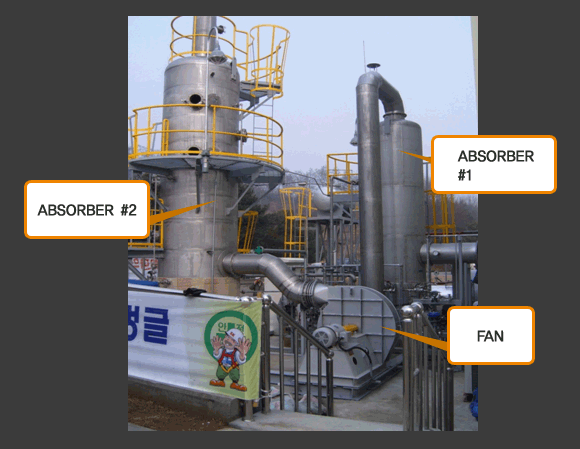

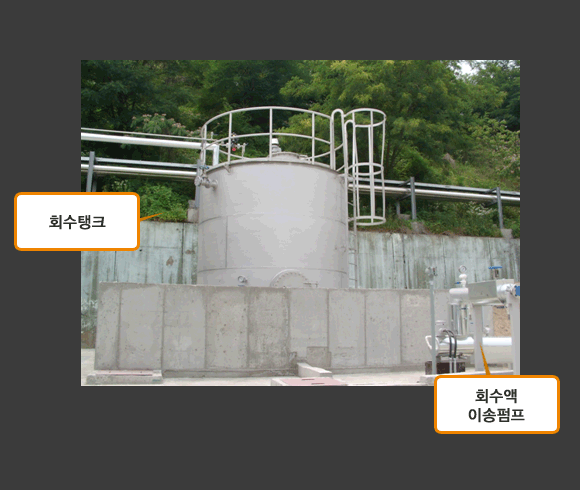

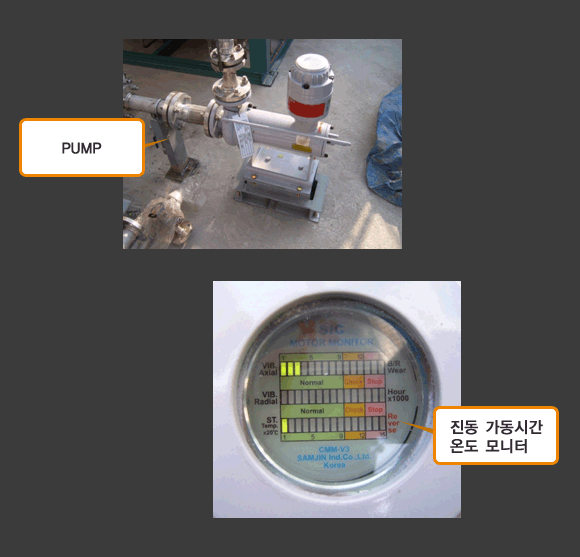

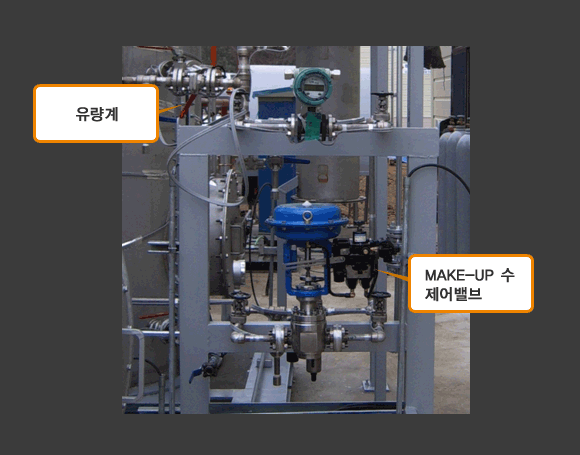

Multi Stage NMP Scrubber


ㆍSolvent Vent Gas Treatment 의 한 종류로 Solvent를 고농축 하여 회수하는 설비


기체흐름

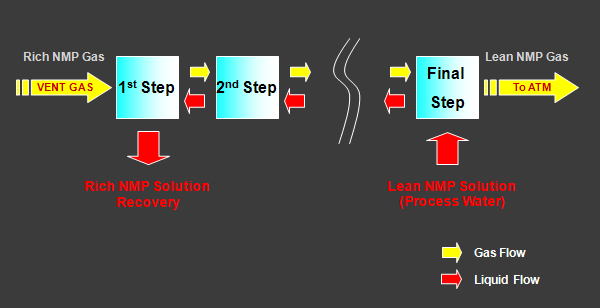

농축공정(Quenching 공정) → 세정공정(Multi stage scrubbing) → 대기배출


액체흐름
공정수 유입 → 세정공정 (저농도 농축) → 농축공정 (고농도 회수배출)



2. Process Diagram




SOLVENT RECOVERY
RTO+SCR De-NOx (소각설비)
ㆍSystem 안정성
System 과정이 간단하여
System 안정성 높음.
국내최다 설치실적(100기).
System 안정성 보장.
ㆍSystem 안전성
안전도 높음.
안전장치 필요.
자사 RTO는 화학공장
(방폭지역)에
많은 납품실적 보유함.
ㆍ초기 투자비
100%
120%
ㆍNMP 처리효율
95%
98%
ㆍ2차 오염물질
발생 없음.
보 증 치 법 규 치
NOx 100 ppm 250 ppm
NH3 50 ppm 100 ppm
CO 150 ppm 300 ppm
ㆍ연간 운전비
100%
120%
ㆍ장 단 점 1) 소각설비가 아니므로 2차적인
오염물질이 발생하지 않음.
2) Utility로 P.W 및 C.W가 필요.
3) Start-up 시간이 짧음(10min)
4) 원하는 농도로 회수 가능함.
1) 소각설비이므로 RTO후단에서 발생하는 NOx를 처리하기 위한 추가 설비 및 환원제가 필요함.
2) Start-up 시간이 길어 연속운전이 아닌경우 불리함.
(단, 초기 Start-up 소요시간은 6hr임)

Performance (한국 기준)
ㆍ보증치 : 15 ppm 이하 배출 as THC
ㆍ법규치 : 40 ppm 이하 배출 as THC
ㆍ악취 : 1,000배 이하 (공기희석 관능법)

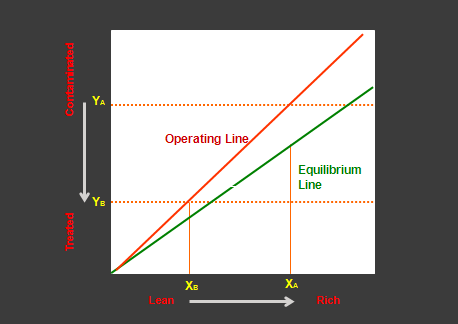

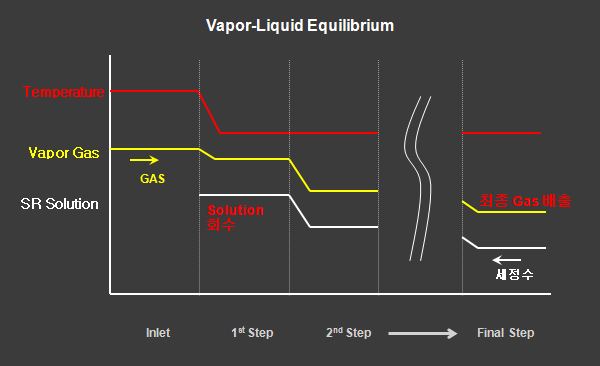

Mass Transfer

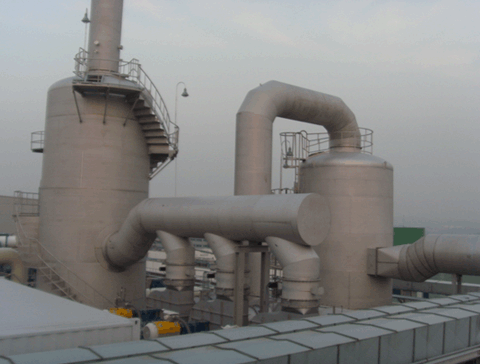

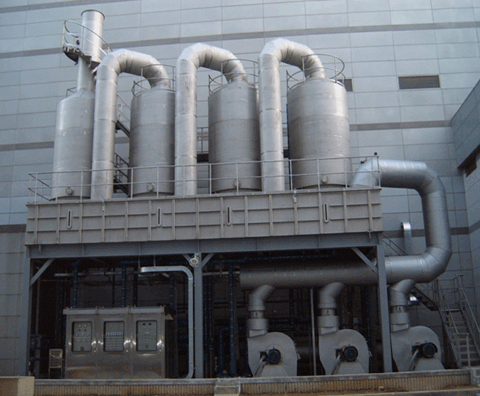

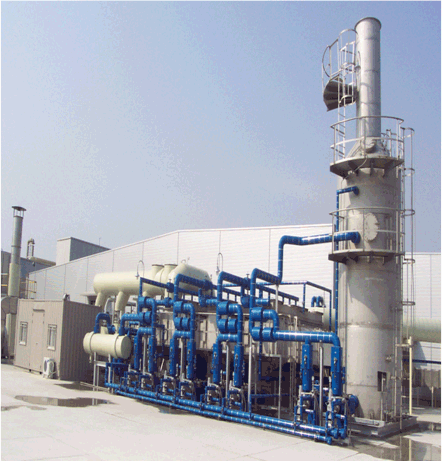

  ▶ Multi Stage Horizontal
Solvent Recovery

49,000 Nm3/hr

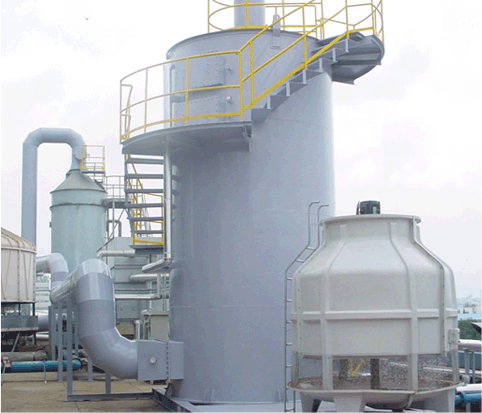

  ▶ Multi Stage Vertical
Solvent Recovery
27,000 Nm3/hr

  ▶ Multi Stage Vertical
Solvent Recovery

96,000 Nm3/hr

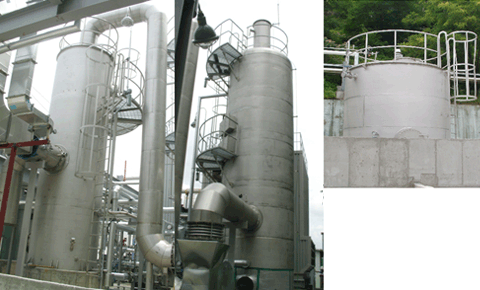

  ▶ Multi Stage Vertical
Solvent Recovery

13,000 Nm3/hr

  ▶ Multi Stage Vertical Solvent Recovery

6,000 Nm3/hr

  ▶ Multi Stage Vertical
Solvent Recovery

20,000 Nm3/hr
